MBS专用氮气闭路循环干燥机

一，应用范围

本公司生产的MBS型闭路氮气循环卧式沸腾流化床干燥机/冷却机是一种可以连续或者运行的干燥/冷却设备；特别适用处理易燃易爆的粉料和细颗粒状物料；广泛适用于化工、轻工、医药、食品、塑料、粮油、矿渣、制盐、糖等行业的粉料和细颗粒状物料的干燥、冷却、增湿等作业。

运用行业：医药食品行业，粮食行业，化工行业，矿粉等行业。

二，工作原理

1，原理简述：

充氮排氧过程:关闭相应的管路电动阀，开启排空风机,抽气一定时间后，当系统压力表显示一定值时，关闭相应的电动阀,关闭排空风机，开启冲氮电动阀,向系统充氮；当在线氧气检测装置测量系统氧气残留量值小于要求值时,程序控制器PLC发出指令, 关闭冲氮电动阀,系统充氮过程完成.进入下道工序.

干燥过程:打开循环鼓风机, 开启散热器将系统温度加热到: 需要温度;打开无极变频调速的进料关凤机和出料关风机，打开排水泵，开始干燥流程;热风与卧式沸腾流化床中物料进行热交换,尾气从卧式沸腾流化床出风口排出,经冷凝106，除雾器，冷却除水后,进入循环鼓风机,进行干燥循环.经过一定时间的干燥，符合产品终水份要求的成品排出干燥机收集, 完成干燥过程.

溶剂冷凝回收过程:干燥循环风经循环风管,冷凝器冷凝，由除水器回收溶剂排出系统收集.除去循环风中的水份后,再次进入干燥主机,完成溶剂回收过程.

系统氮气保护:氮气保护,主要由线氧气检测仪器制动控制,当含氧量超标时,自动打开充氮气气动阀,向干燥系统充氮,当系统氧气残留量低于要求值时,自动关闭充氮气气动阀,保证系统安全运行.

系统过压保护:当系统压力超过设定值时,压力检测装置动作,开启排空气动阀,排空风机运行，自动排空,当系统压力符合要求时, 压力检测装置复位,自动关闭排空气动阀, 排空风机，系统正常运行.

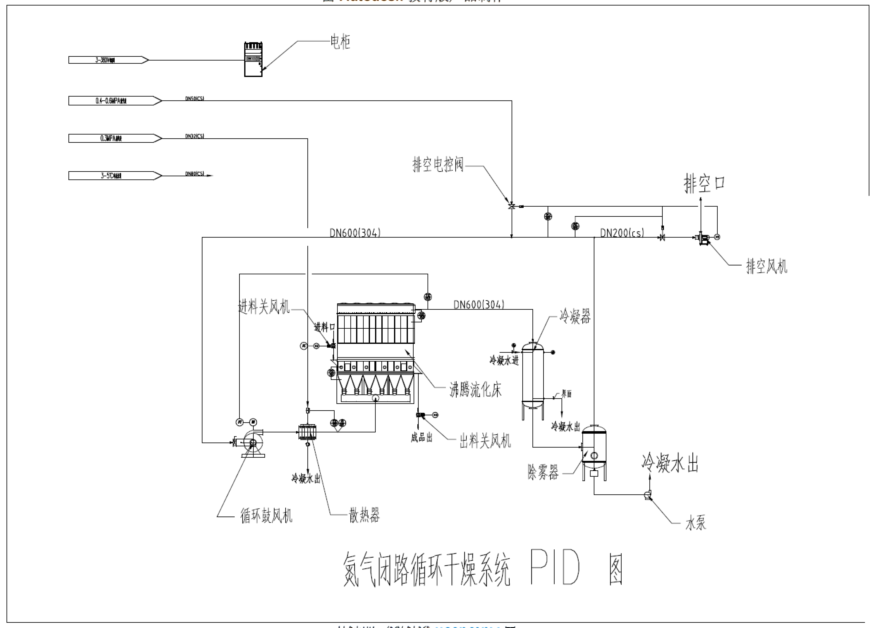

2，设备流程PID图：

三，设备特点

1，氮气闭路循环干燥或冷却，广泛适用于像MBS类易燃易爆物料的干燥或冷却；

2，流态化传热均匀，无过热及死角现象，产品品质良好；

3，出口可调堰板设计，料层厚度可调，提高产量；

4，本机可选用蒸汽、燃气、燃油、燃煤为加热热源，使用范围广泛，可供用户选择。
